Podest szynowy CATLAD S
ZWEIWEGPodest szynowy CATLAD S to innowacyjna alternatywa dla ręcznej drabiny, zatwierdzona jako ruchomy podest roboczy zgodnie z normą EN 280. Urządzenie zostało opracowane przez niemiecką firmę ZWEIWEG z przeznaczeniem na rynek kolejowy. Użycie podestu CATLAD S umożliwia efektywną i bezpieczną pracę przy kolejowej sieci trakcyjnej jednej osobie posiadającej dodatkowo do 40 kg narzędzi.
Opis produktu

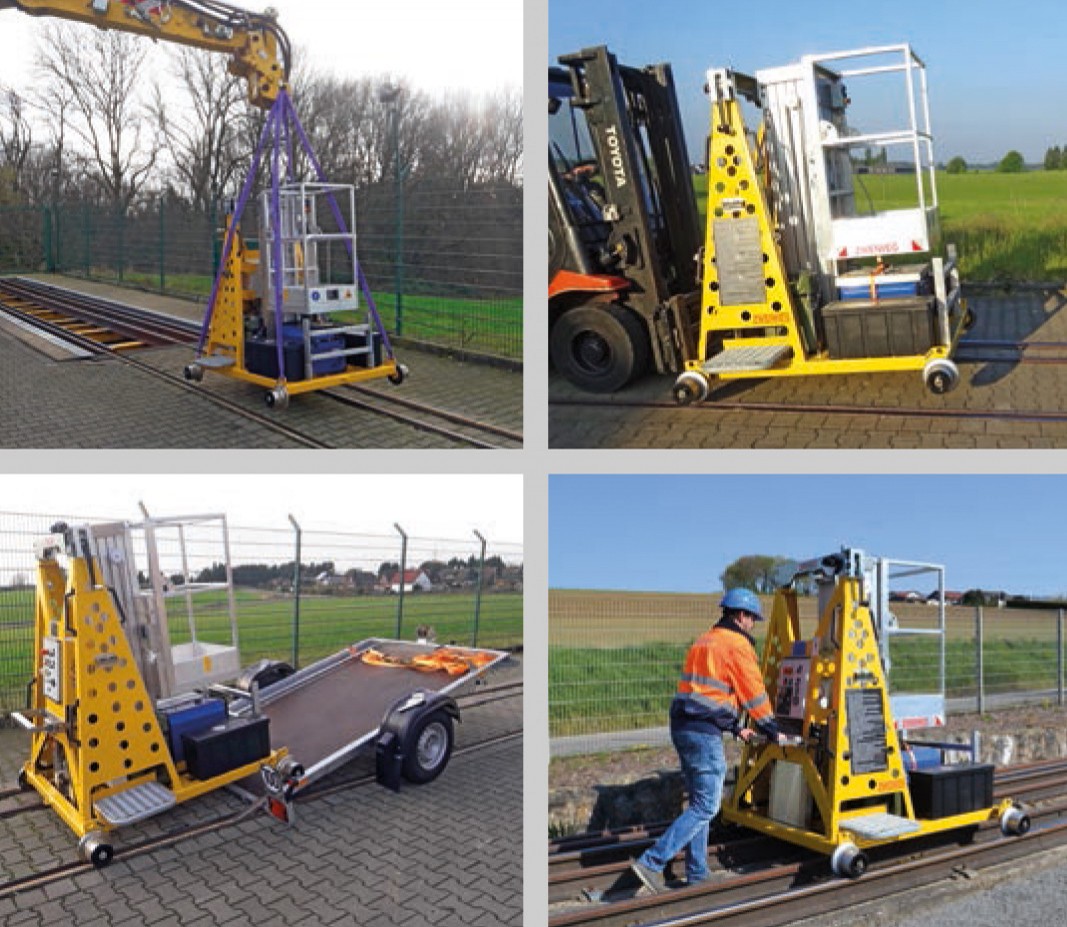

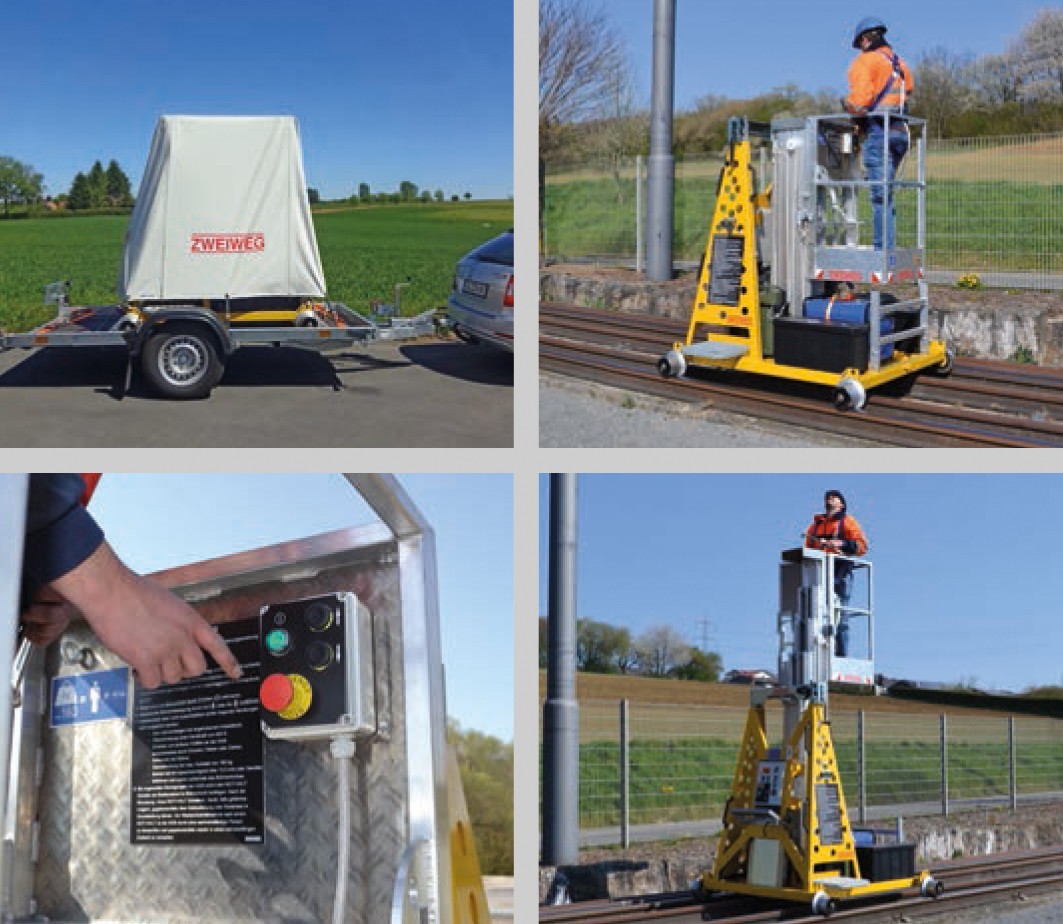

Transport urządzenia CATLAD S nie wymaga żadnego specjalnego sprzętu. Na drodze kołowej CATLAD S może być przewożony na przyczepie transportowej ciągniętej przez samochód osobowy, natomiast na torach łatwo go przemieścić na miejsce eksploatacji ręcznie. Bez dodatkowych środków pomocniczych podest można umieścić na każdym poziomym odcinku toru znajdującego się na tej samej wysokości co droga. Alternatywnie urządzenie można rozładować i załadować za pomocą żurawia lub wózka widłowego. Aby skompensować przechyłki toru, maszt należy ustawić ręcznie w pionie. Podest roboczy można ustawić w dowolnej pozycji bocznej. Podnoszenie go odbywa się elektrohydraulicznie przez agregat napędzany silnikiem spalinowym.
Użytkowanie podestu szynowego CATLAD S na torze należy uzgodnić z zarządcami infrastruktury kolejowej i kierownikami operacyjnymi odpowiednich obszarów pracy.
Dane techniczne:
- Szerokość toru 1435 mm
- Profil koła szynowego DB / UIC (opcjonalnie inny na życzenie klienta)
- Szerokość wewn. pomiędzy kołami szynowymi 1360 mm (opcjonalnie inna na życzenie klienta)
- Hamulec postojowy na wszystkie 4 koła szynowe
- Obciążenie podestu roboczego 160 kg (jedna osoba + do 40 kg narzędzi)
- Podest roboczy w trzech położeniach prawa – środkowa – lewa

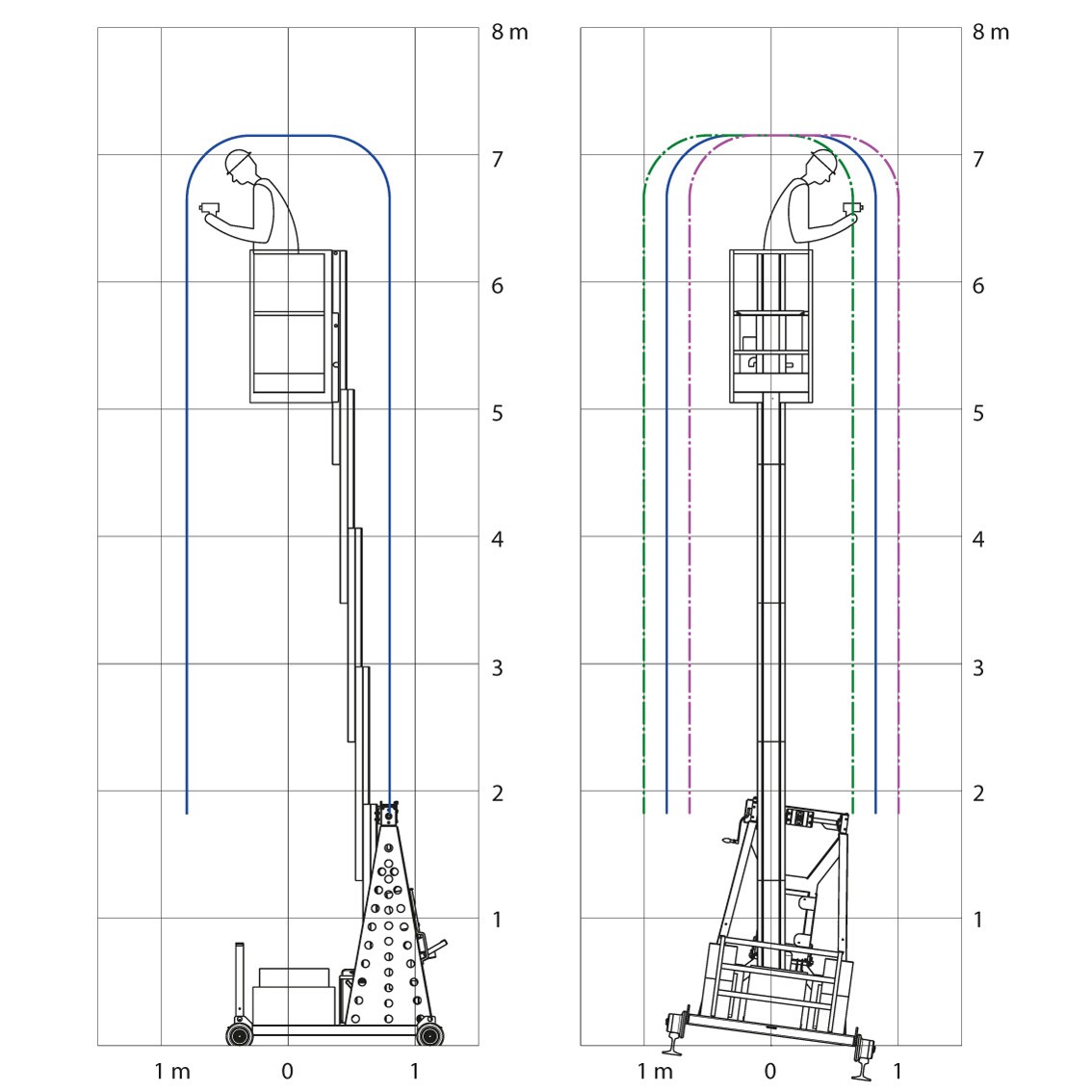

- Zakres pracy bocznej do 1000 mm po obu stronach
- Maksymalna wysokość robocza 7080 mm
- Maksymalne nachylenie w górę i w dół 2,3 ° = 40 ‰
- Maksymalna przechyłka toru 7,6 ° = 180 mm
- Maksymalna prędkość wiatru 12,5 m / s
- Cykl podnoszenia / opuszczania kosza roboczego 20 s / 35 s
- Wskaźniki niwelacji nachylenia wzdłużnego i bocznego
- Zacisk uziemiający CATLAD S do szyny
- Gniazdo 2000 W w podeście roboczym
- Izolowany akustycznie agregat spalinowy 3 kVA z rozrusznikiem elektrycznym
- Zbiornik paliwa 10 l + 2 x kanister rezerwowy 20 l
- Masa własna 625 kg bez materiałów eksploatacyjnych
- Wymiary bez przyczepy: dł. / szer. / wys. 1750/1660/1960 mm
- Przyczepa jednoosiowa z wciągarką linową, platformą przechylną, zaczepem kulowym i hamulcem najazdowym
- Wymiary z przyczepą drogową: dł. / szer. / wys. 4200/2250/2350 mm
- Masa całkowita z przyczepą drogową i materiałami eksploatacyjnymi 1050 kg
